Протоколы архитектуры Banyan Vines

Сетевая архитектура Banyan Vines была разработана одноименной фирмой для создания корпоративных сетей (КС) на основе своих программных средств. Она получила широкое распространение при создании КС предприятий. Успех вызван наличием развитых прикладных служб уровня корпорации, реализованных в рамках сетевой ОС Vines. ОС Vines является вариантом ОС Unix.

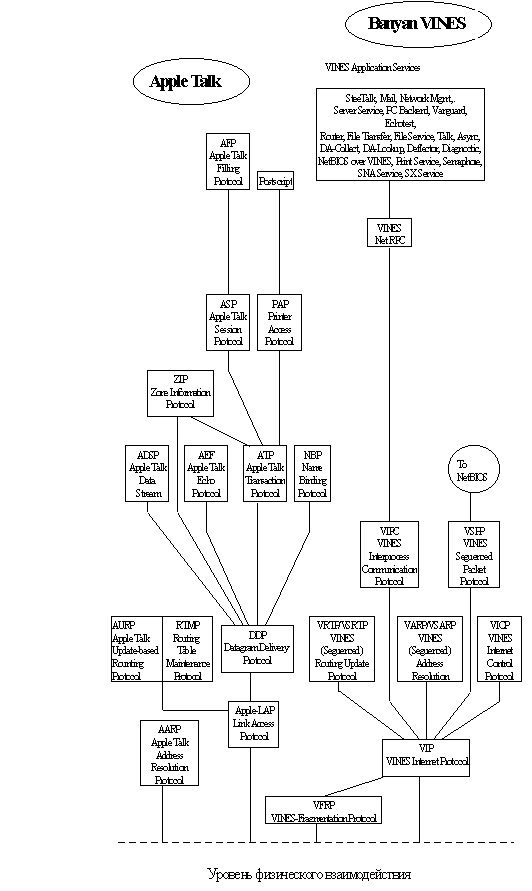

Перечень протоколов сетевой архитектуры Banyan Vines приведен в таблице. Схема взаимодействия протоколов приведена здесь.

Обозначение Название протокола (анг.) Назначение протокола
VIPC VINES Interprocess Communication Protocol Транспортный протокол
VSPP VINES Sequenced Packet , Protocol Протокол, ориентированный на последовательную передачу пакетов
VRTP VINES (sequenced/ non- sequenced) Routing Update Protocol Протокол маршрутизации с установлением и без установления соединения
VARP VINES (sequenced/ non- sequenced) Adress Resolution Protocol Протокол выделения адресов с установлением и без установления соединения
VICP VINES Internet Control Protocol Межсетевой протокол управления
VIP Internet Protocol Межсетевой протокол
VFRP VINES Fragmettation Protocol Протокол фрагментации
  Device Drivers
VINES Application Services Street Talk, Directory Assistance, Vanquard Security, File Service, Mail, Print Gateway Service Прикладные протоколы и службы
VINES SMB Server Message Block Блок протоколов, ориентированных на сообщенясервера
VINES NetRPC

Архитектура обеспечивает возможности взаимодействия абонентов как на основе ЛВС, так и на основе глобальных сетей типа Х.25. Она имеет шестиуровневую структуру: физический, канальный, фрагментации, сетевой, транспортный, прикладной.

Протокол фрагментации обеспечивает разбиение исходных протокольных блоков на сегменты и их последующее восстановление.

Основным межсетевым протоколом является VIP (Vines Internet Protocol). Основным транспортным протоколом - IPC. Кроме того, архитектура допускает использование протоколов других сетевых архитектур.
