Протокол PPP

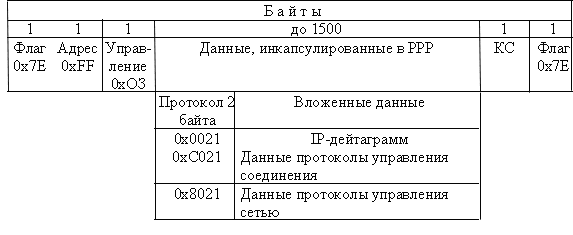

Протокол PPP (Point-to-Point Protocol) предназначен для организации двухточечного соединения сетевых объектов по последовательному каналу связи. Используется для связи маршрутизаторов и при организации полного подключения (т.е. подключения с возможностью использования всех сетевых ресурсов) удаленных сетевых объектов через коммутируемые каналы связи. Протокол имеет встроенные функции аутенфикации. Для сокращения объема передаваемых данных может использоваться режим сжатия заголовков вложенных протоколов. Формат информационного кадра протокола РРР приведен на рисунке. Полное описание протокола можно посмотреть в документе RFC1661 .

Как видно из рисунка, поля адреса и управления всегда заполнены одними и теми же значениями: 0хFF и 0х03 соответственно. Поле “Протокол”, образованное двумя байтами, определяет тип вложенных (инкапсулированных) данных. Это позволяет использовать протокол в гетерогенных мультипротокольных ИВС. Значение поля d соответствии с рекомендацией RFC1700 приведено ниже.

0001 Padding Protocol
0003 to 001f reserved (transparency inefficient)
0021 Internet Protocol
0023 OSI Network Layer
0025 Xerox NS IDP
0027 DECnet Phase IV
0029 Appletalk
002b Novell IPX
002d Van Jacobson Compressed TCP/IP
002f Van Jacobson Uncompressed TCP/IP
0031 Bridging PDU
0033 Stream Protocol (ST-II)
0035 Banyan Vines
0037 reserved (until 1993)
0039 AppleTalk EDDP
003b AppleTalk SmartBuffered
003d Multi-Link
003f NETBIOS Framing
0041 Cisco Systems
0043 Ascom Timeplex
0045 Fujitsu Link Backup and Load Balancing (LBLB)
0047 DCA Remote Lan
0049 Serial Data Transport Protocol (PPP-SDTP)
004b SNA over 802.2
004d SNA
004f IP6 Header Compression
006f Stampede Bridging
007d reserved (Control Escape) [RFC1661]
007f reserved (compression inefficient) [RFC1662]
00cf reserved (PPP NLPID)
00fb compression on single link in multilink group
00fd 1st choice compression
